  溶解氧傳感器

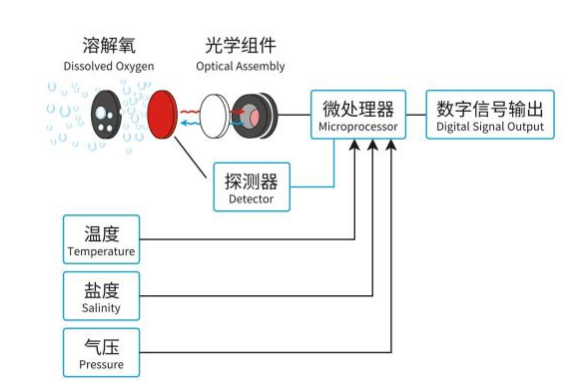

一．工作原理

熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝滅原理設計而成。當激發光照射在熒光膜頭表面的熒光物質上，熒光物質受到激發，發出熒光，熒光的熄滅時間受熒光膜頭表面氧分子濃度的影響?？梢酝ㄟ^檢測熒光的發光壽命，從而計算出氧分子的濃度，經過溫度、氣壓以及鹽度補償輸出最終值。

二．技術參數

三．尺寸/安裝

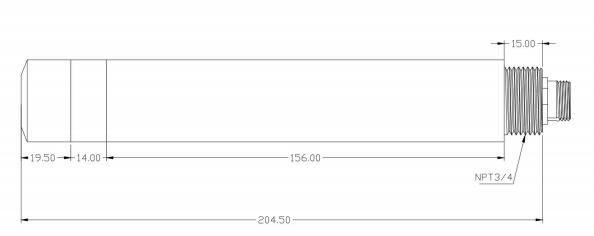

1.尺寸圖

2.接線圖

線纜為4芯屏蔽線：

紅色線—電源線

藍色線—地線(GND)綠色線—485B

黃色線—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

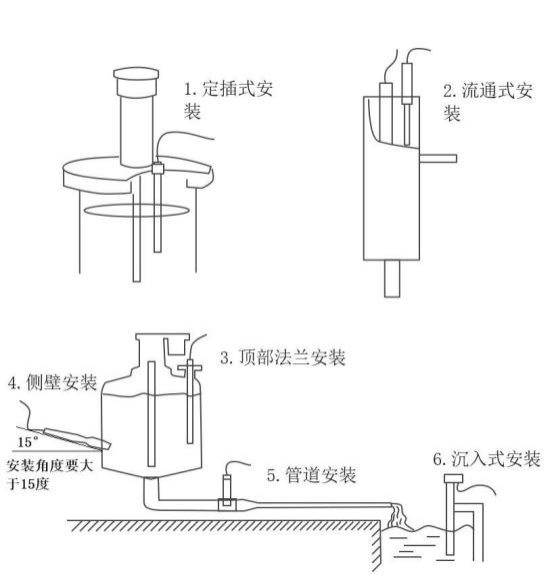

3.安裝

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失,接線處應做防水處理。

四．維護和保養

1)傳感器外表面：用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。

2)熒光膜頭表面：如果熒光膜頭表面存在污垢，請用清水沖洗或用軟布輕輕擦拭。清潔時注意力度避免造成測量區域劃傷而影響測量精度。

3)測量值過高、過低需清洗螢光膜頭并在測量時攪動膜頭，防止膜頭表面被外物附著。

五．傳感器校準

5.1零點校準

將95mL的水加入5g亞硫酸鈉并攪拌均勻，將傳感器放入該溶液中，待3分鐘數值穩定后，按照通信指令進行零點校準。

5.2斜率校準

將傳感器放在空氣飽和水中，待3分鐘左右數值穩定后進行斜率校準，按照通信指令進行零點校準。

5.3注意事項

避免熒光膜的內表面被陽光或強光照射不要用手及尖銳物體觸摸熒光膜

在使用時避免熒光膜表面附著氣泡
